اهمیت نقشه موتورخانه حرارت مرکزی
موتورخانه حرارت مرکزی، قلب سیستم گرمایشی هر ساختمان است. کیفیت طراحی، چیدمان تجهیزات و مسیر لوله‌کشی‌ها تاثیر مستقیمی بر راندمان انرژی، عمر تجهیزات و راحتی ساکنان دارد. یکی از ابزارهای مهم برای مهندسان، نصابان و حتی مالکان ساختمان، نقشه موتورخانه حرارت مرکزی است که جزئیات کامل سیستم گرمایشی را نشان می‌دهد. در این مقاله به طور کامل به این موضوع می‌پردازیم، اجزای موتورخانه، اهمیت نقشه، نکات طراحی و مشکلات رایج را بررسی می‌کنیم.
مشاوره رایگان و رزرو خدمات

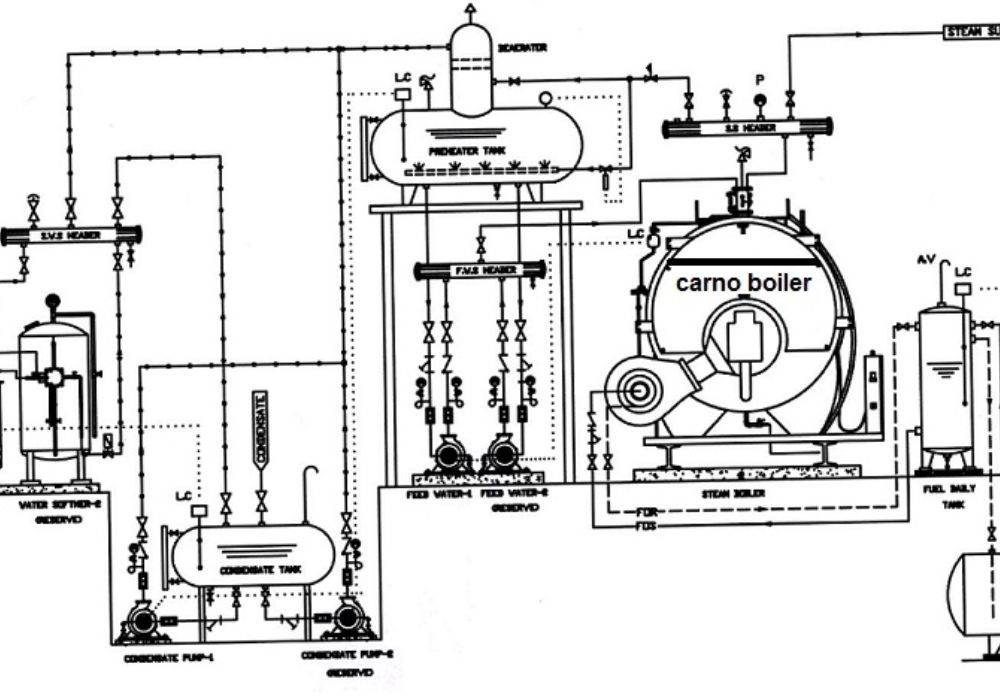

نقشه موتورخانه حرارت مرکزی چیست؟ نقشه موتورخانه، تصویر دقیق و شماتیکی از محل قرارگیری تجهیزات، مسیر لوله‌کشی‌ها و اتصالات سیستم گرمایشی است. این نقشه به دو شکل ارائه می‌شود:
- نقشه پلان موتورخانه: محل دقیق قرارگیری تجهیزات مانند بویلر، پمپ‌ها، منبع انبساط و شیرآلات روی کف موتورخانه نشان داده می‌شود. این نقشه فاصله تجهیزات تا دیوارها، درها و مسیر حرکت پرسنل را مشخص می‌کند.
- نقشه دیاگرام جریان: مسیر حرکت آب گرم و برگشت آن، مسیر لوله‌های رفت و برگشت، شیرهای کنترلی و سایر اتصالات به صورت شماتیک نمایش داده می‌شود تا جریان انرژی و آب در سیستم قابل تحلیل باشد.
داشتن هر دو نقشه باعث می‌شود مهندسان و نصابان بتوانند سیستم را بهینه، کارآمد و قابل نگهداری طراحی کنند.
اهمیت نقشه موتورخانه حرارت مرکزی
وجود یک نقشه دقیق، مزایای متعددی دارد که در ادامه به آنها می‌پردازیم:
۱. بهینه‌سازی مصرف انرژی
مسیر لوله‌ها و محل تجهیزات اگر به درستی طراحی شوند، اتلاف حرارتی به حداقل می‌رسد. کاهش طول مسیر رفت و برگشت و قرار دادن پمپ‌ها در موقعیت مناسب باعث می‌شود پمپ‌ها با توان کمتر کار کنند و مصرف انرژی کاهش یابد.
۲. سهولت در تعمیر و نگهداری
تکنسین‌ها با داشتن نقشه موتورخانه می‌توانند سریع‌تر مشکلات احتمالی را شناسایی کنند. به عنوان مثال، اگر پمپ یا شیر کنترلی خراب شود، مسیر دقیق لوله‌ها مشخص است و نیاز به آزمون و خطای طولانی وجود ندارد. این مزیت به ویژه در ساختمان‌های بزرگ با چندین واحد و سیستم پیچیده بسیار حیاتی است.
۳. پیشگیری از خرابی تجهیزات
نصب تجهیزات بدون نقشه یا با نقشه غیر استاندارد می‌تواند باعث فشار بیش از حد روی بویلر، پمپ‌ها و شیرها شود. طراحی درست نقشه، با محاسبه مسیر جریان و اندازه مناسب لوله‌ها، از خرابی زودهنگام تجهیزات جلوگیری می‌کند.
۴. هماهنگی با سایر تاسیسات
در موتورخانه، تجهیزات گرمایشی با لوله‌کشی آب، برق و سیستم تهویه هم‌پوشانی دارند. نقشه کمک می‌کند تا همه این سیستم‌ها به درستی و بدون تداخل در کنار هم قرار بگیرند و از مشکلات ناشی از تداخل لوله‌ها یا کابل‌ها جلوگیری شود.

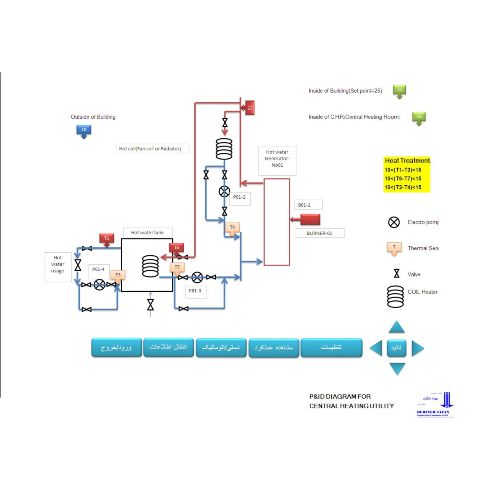

نقشه موتورخانه حرارت مرکزی
اجزای اصلی موتورخانه حرارت مرکزی و نقش آنها در نقشه
در نقشه موتورخانه، تجهیزات اصلی به صورت دقیق مشخص می‌شوند. هر یک از این تجهیزات عملکرد خاصی در سیستم گرمایشی دارند:
- دیگ یا بویلر: قلب سیستم است و مسئول تولید آب گرم یا بخار برای گرمایش ساختمان است. نوع بویلر (گازی، گازوئیلی یا چگالشی) روی نقشه مشخص می‌شود و مسیر ورودی و خروجی آن نیز طراحی می‌شود.
- پمپ‌ها: برای انتقال آب گرم از دیگ به رادیاتورها، فن‌کوئل‌ها یا سیستم گرمایش از کف استفاده می‌شوند. در نقشه مسیر پمپ‌ها، نوع و توان آنها مشخص است.
- شیرآلات: شامل شیرهای ایمنی، قطع و وصل، بالانس و اطمینان می‌شوند. مکان دقیق نصب آنها در نقشه اهمیت بالایی دارد تا دسترسی آسان برای نگهداری وجود داشته باشد.
- منبع انبساط: برای جلوگیری از افزایش فشار و حفاظت از سیستم مورد استفاده قرار می‌گیرد.
- لوله‌های رفت و برگشت: مسیر حرکت آب گرم و برگشت به بویلر را نشان می‌دهند. طول و قطر لوله‌ها برای راندمان سیستم بسیار مهم است.
- تابلو برق و سیستم کنترل: کنترل دما، فشار و عملکرد تجهیزات از طریق تابلو و سیستم کنترل انجام می‌شود و محل نصب آن در نقشه مشخص است.
نکات مهم هنگام طراحی نقشه موتورخانه
برای داشتن یک موتورخانه کارآمد، رعایت چند نکته اساسی ضروری است. ابتدا ابعاد فضای موتورخانه باید مناسب باشد تا امکان دسترسی آسان به تجهیزات و انجام سرویس‌های دوره‌ای فراهم گردد. همچنین، لوله‌کشی باید استاندارد باشد و از عایق حرارتی مناسب استفاده شود تا از هدررفت انرژی جلوگیری شده و راندمان سیستم افزایش یابد.
مسیر لوله‌ها باید کوتاه و مسیر رفت و برگشت ساده باشد؛ علاوه بر این، فشار پمپ باید متناسب باشد تا مصرف انرژی کاهش یابد. فضای کافی برای نصب تجهیزات و انجام تعمیرات ضروری است و باید به گونه‌ای باشد که تعویض و نگهداری آسان صورت گیرد. در نهایت، محل نصب تابلو کنترل باید به گونه‌ای باشد که دسترسی سریع و آسان برای بررسی فشار، دما و عملکرد تجهیزات فراهم باشد.

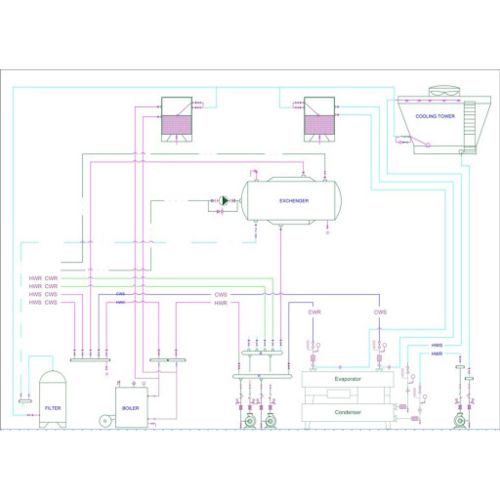

نقشه موتورخانه حرارت مرکزی
مزایای استفاده از نقشه موتورخانه
- صرفه‌جویی در زمان و هزینه نصب: نصابان با نقشه دقیق می‌توانند سریع‌تر سیستم را نصب کنند.
- کاهش مشکلات احتمالی: خطاهای نصب به دلیل مشخص بودن مسیر لوله‌ها به حداقل می‌رسد.
- بهینه‌سازی عملکرد سیستم: نقشه کمک می‌کند تا جریان آب و حرارت در سیستم متعادل باشد.
- سهولت در نگهداری و تعمیرات دوره‌ای: دسترسی سریع به تجهیزات و مسیرها باعث کاهش هزینه‌های نگهداری می‌شود.
مشکلات رایج موتورخانه بدون نقشه یا با نقشه ناقص
عدم رعایت اصول طراحی در موتورخانه می‌تواند منجر به پیامدهای منفی متعددی شود. یکی از شایع‌ترین مشکلات، افت فشار و راندمان پایین سیستم است که ناشی از مسیرهای طولانی یا نادرست لوله‌کشی است و فشار مضاعفی بر پمپ‌ها وارد می‌کند. این امر همچنین می‌تواند به گرمایش ناهمگون در ساختمان منجر شود، زیرا اگر طراحی مسیر لوله‌ها و شیرها به درستی انجام نشود، برخی از رادیاتورها یا فن‌کوئل‌ها دمای مورد نیاز را دریافت نخواهند کرد.
علاوه بر این، فشار زیاد و جریان ناصحیح می‌تواند به خرابی زودهنگام تجهیزاتی مانند بویلر، پمپ و شیرآلات منجر شود. در نهایت، فقدان نقشه و طراحی صحیح، مشکلات جدی در تعمیر و نگهداری ایجاد می‌کند، زیرا شناسایی دقیق محل تجهیزات و مسیر لوله‌ها را زمان‌بر و پرهزینه می‌سازد.
نقشه موتورخانه در ساختمان‌های مسکونی و تجاری
- ساختمان‌های مسکونی: معمولا موتورخانه کوچک با یک یا دو بویلر و پمپ طراحی می‌شود و مسیر لوله‌ها کوتاه است.
- ساختمان‌های تجاری یا اداری: موتورخانه بزرگ با چندین بویلر و پمپ، مسیرهای پیچیده و سیستم کنترل پیشرفته نیاز دارد. نقشه دقیق در این ساختمان‌ها اهمیت بیشتری دارد، زیرا خرابی کوچک می‌تواند کل سیستم را تحت تاثیر قرار دهد.
سوالات متداول
آیا داشتن نقشه موتورخانه الزامی است؟
بله. برای ساختمان‌های چند واحدی و پروژه‌های تجاری الزامی و برای سایر ساختمان‌ها شدیداً توصیه می‌شود.
هزینه طراحی نقشه موتورخانه چقدر است؟
بسته به متراژ، نوع کاربری و پیچیدگی سیستم متغیر است.
آیا می‌توان موتورخانه را بدون مهندس طراحی کرد؟
به دلیل محاسبات تخصصی، توصیه نمی‌شود. طراحی غیر اصولی می‌تواند خسارت مالی جدی ایجاد کند.
آیا نقشه موتورخانه باید به تایید نظام مهندسی برسد؟
در پروژه‌های رسمی و ساختمانی بله.
مشاهده حُجره اینترنتی این مجموعه:
نحوه راه اندازی سیستم گرمایش از کف
💭 سخن پایانی
نقشه موتورخانه حرارت مرکزی، یک ابزار ضروری برای مهندسان، نصابان و مالکان ساختمان است. طراحی صحیح و استاندارد این نقشه باعث افزایش راندمان انرژی، کاهش هزینه‌ها و طول عمر تجهیزات می‌شود. با داشتن یک نقشه دقیق، امکان نگهداری آسان و پیشگیری از مشکلات احتمالی فراهم می‌شود و ساختمان شما از یک سیستم گرمایشی مطمئن و کارآمد بهره‌مند خواهد شد.
بنابراین قبل از نصب یا بازسازی موتورخانه، حتماً از یک مهندس یا طراح تاسیسات مجرب کمک بگیرید و از تهیه نقشه استاندارد اطمینان حاصل کنید.
